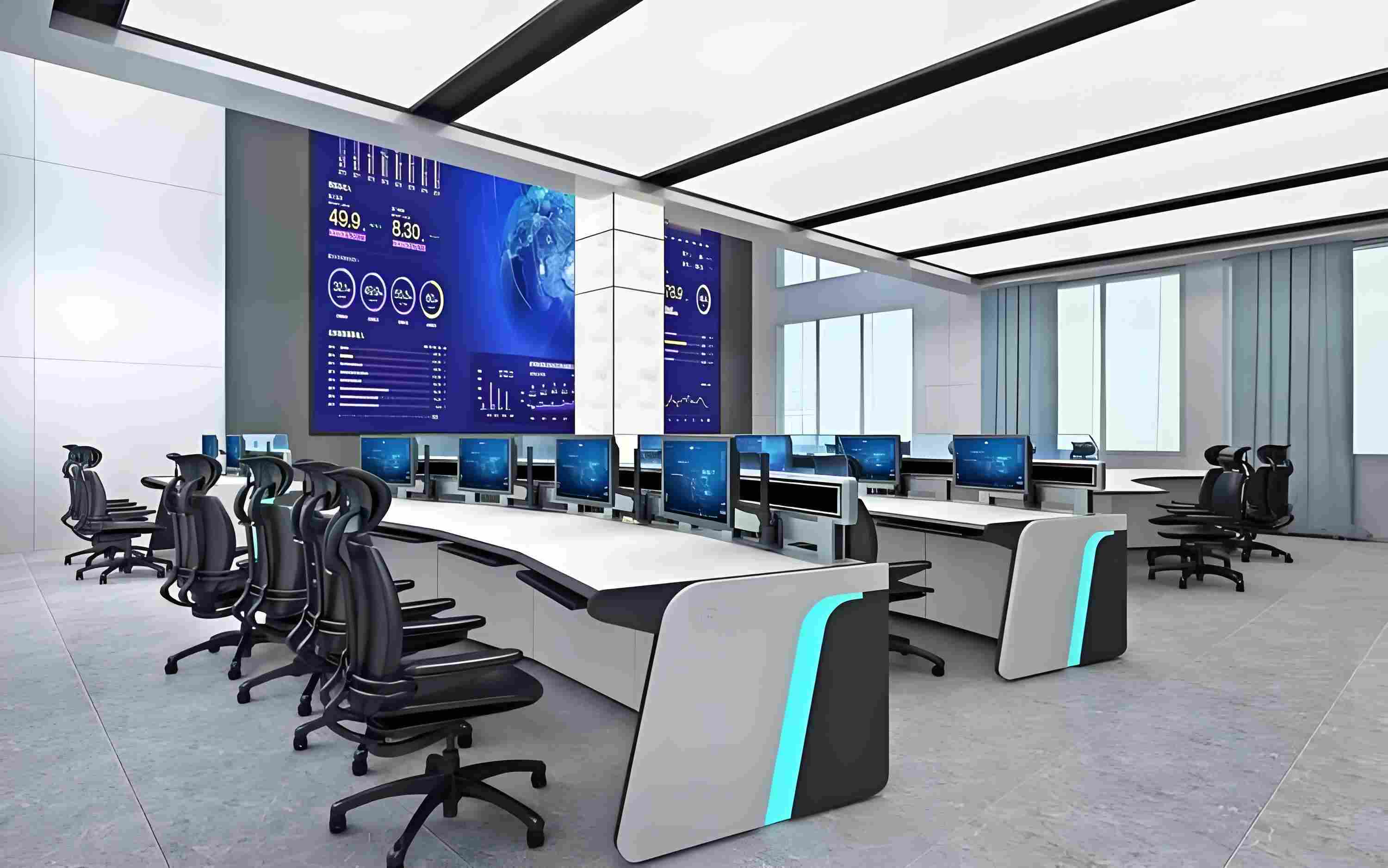

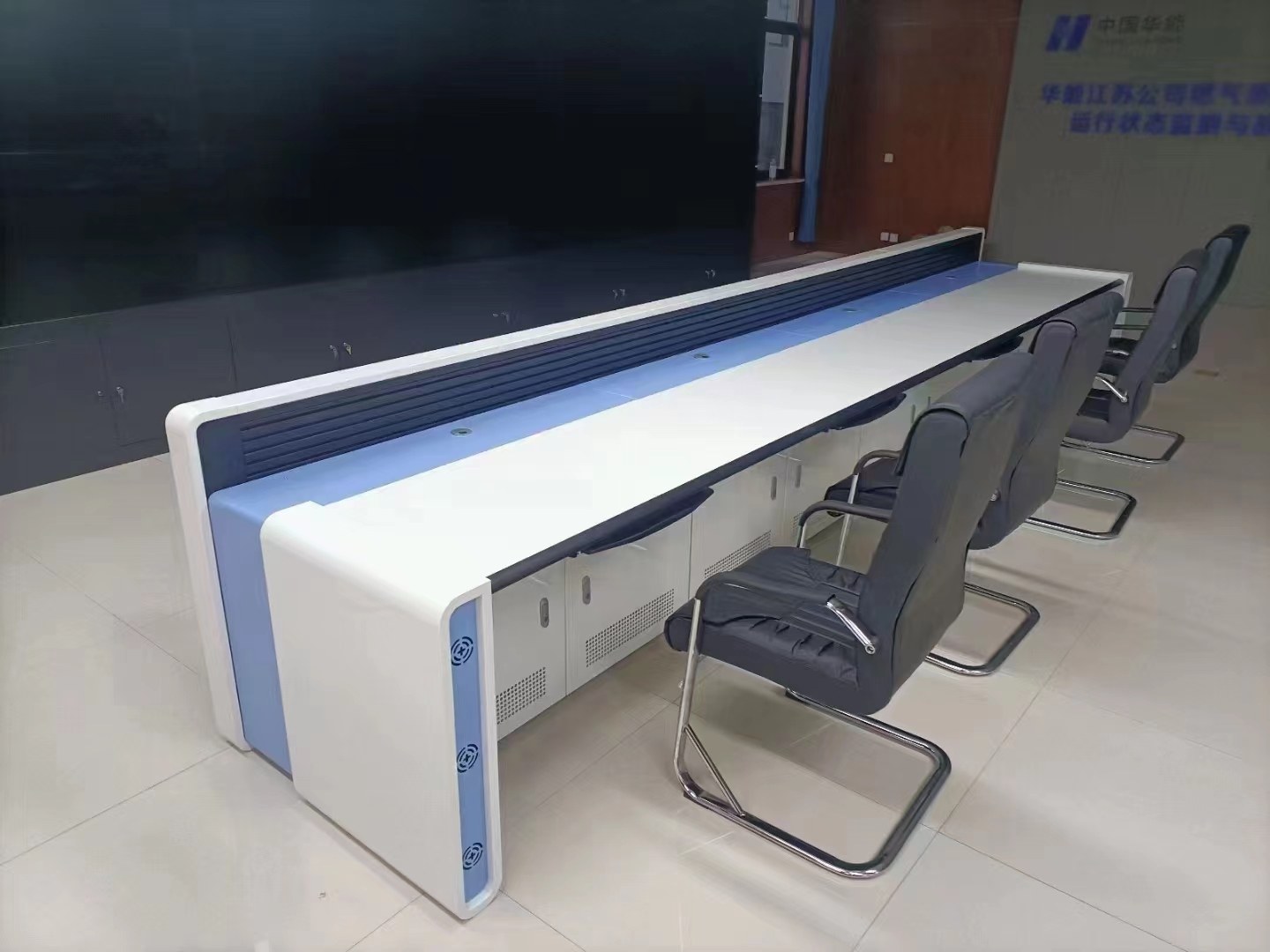

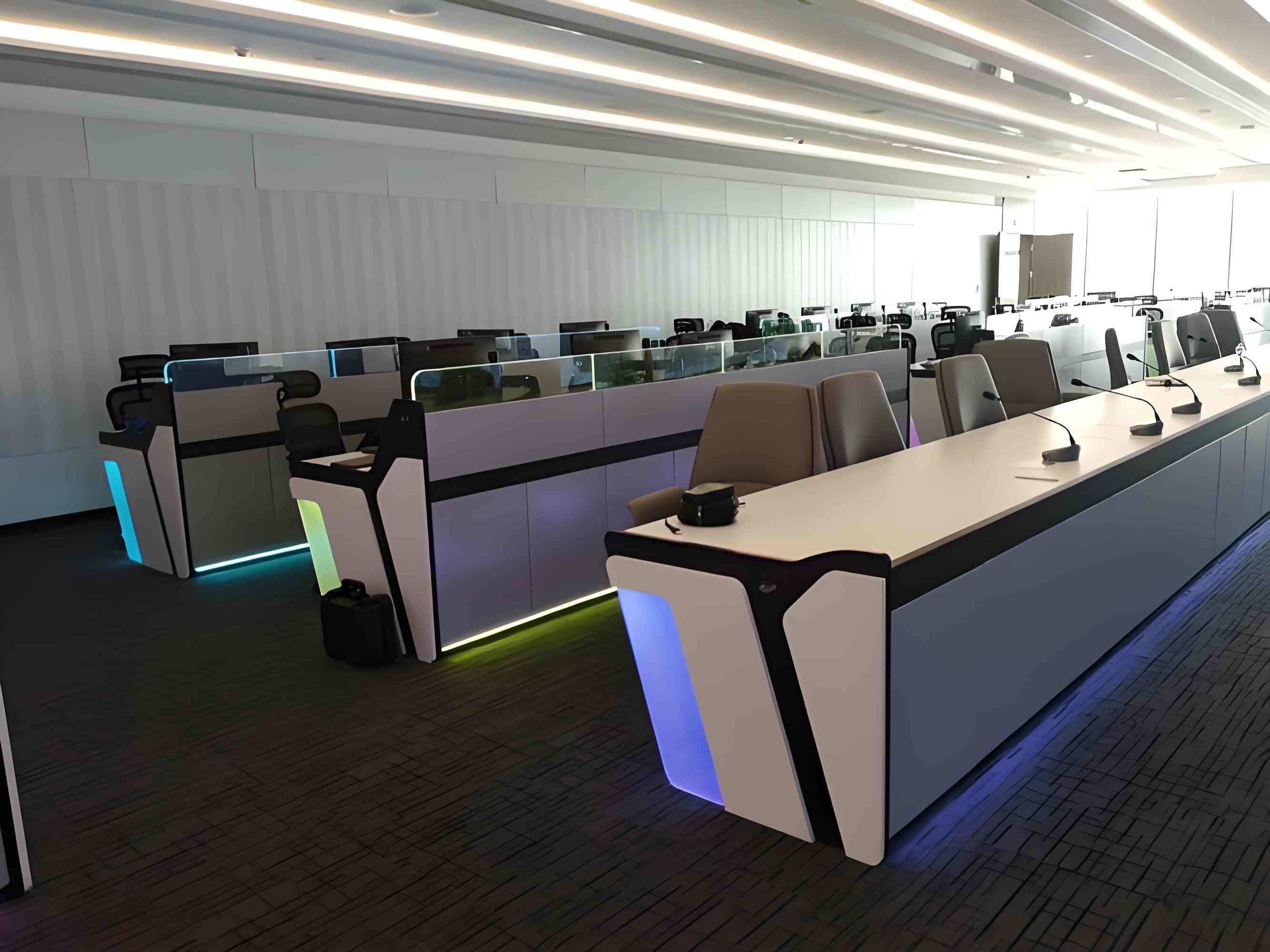

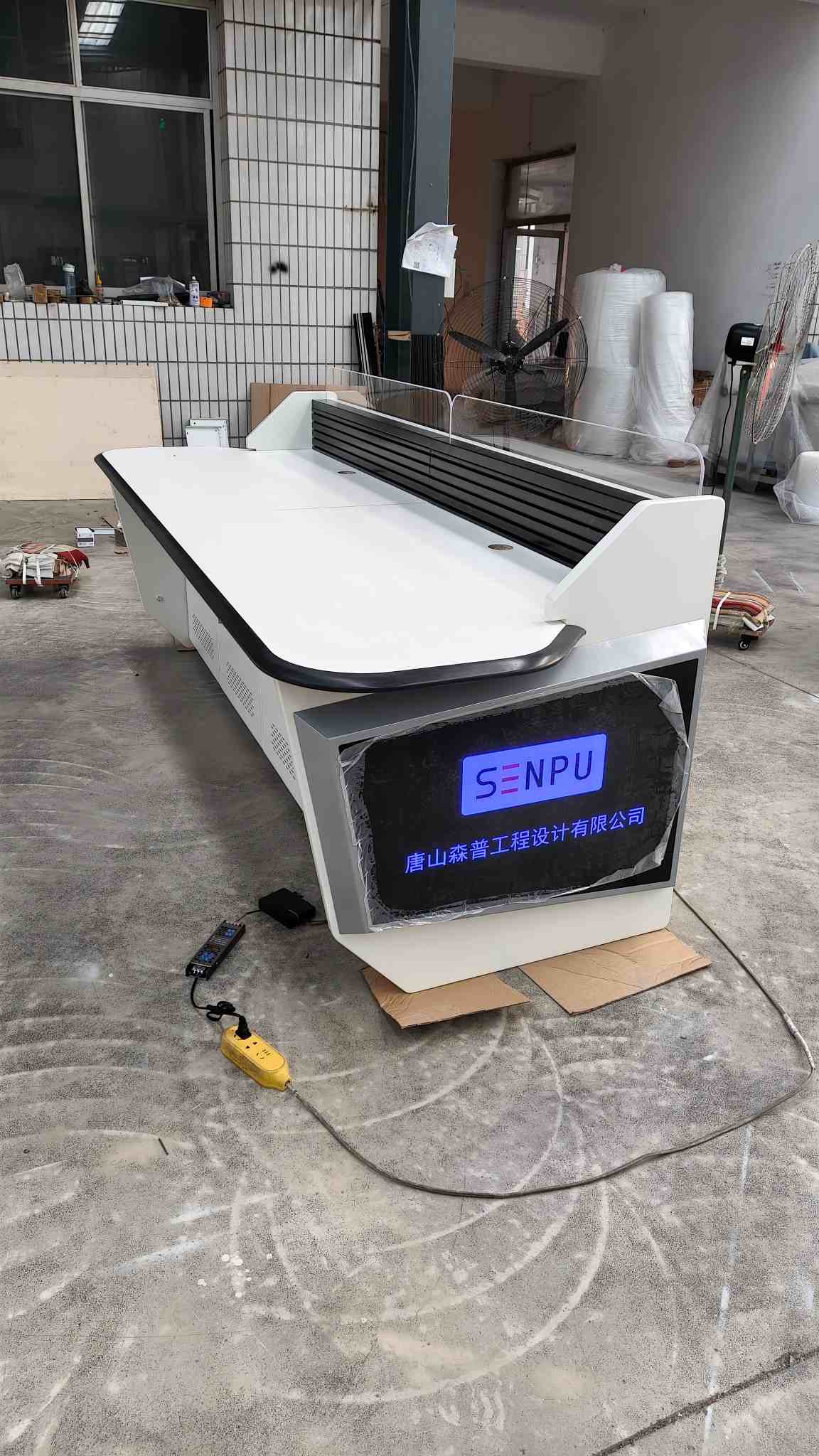

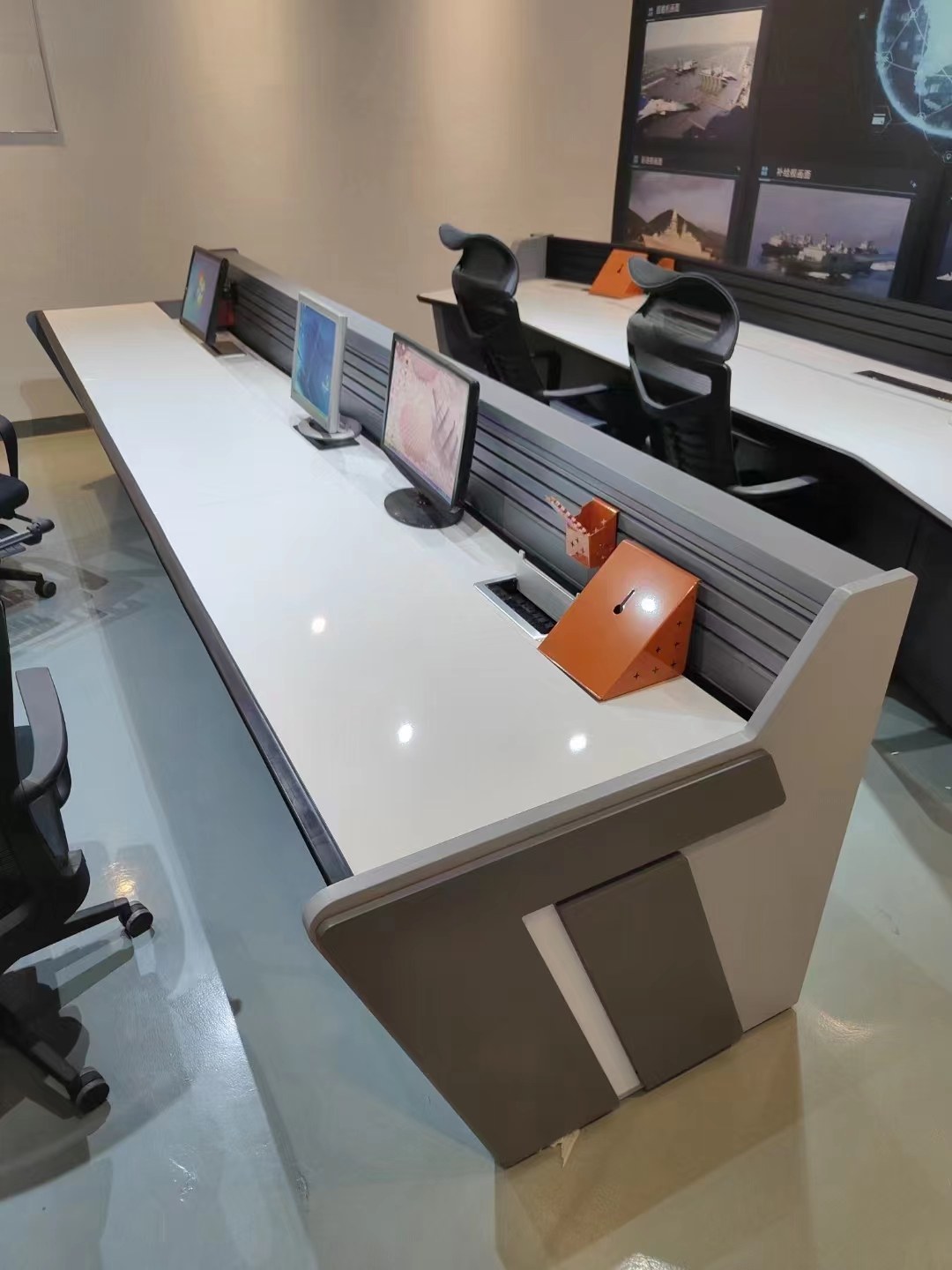

Güç Dağıtım Konsolu

Şebeke kontrol iş istasyonu veya güç izleme masası olarak da adlandırılan Çin'den TEMERY Güç Dağıtım Konsolu, güç kontrol ortamları için özel bir insan-makine etkileşim terminalidir. Sıradan masaların aksine, enerji endüstrisi güvenlik standartlarına, EMC gerekliliklerine ve 24 saatlik çalışma özelliklerine tam olarak uygundur ve il/belediye dağıtım merkezlerinde, dağıtım izleme odalarında, termik/hidroelektrik santrallerinde ve rüzgar-güneş yeni enerji kontrol odalarında yaygın olarak kullanılır.

Düz çizgi, yay şeklinde, U şeklinde ve diğer salon düzeni tasarımlarını destekleyen modüler bir araya getirilmiş yapıyı benimser. Çoklu monitör destek sistemi, gizli kablo yönetimi, ekipman saklama kabini ve topraklama koruması ile her çalışma pozisyonu bağımsız olarak yapılandırılabilir. Proje ölçeğine göre özelleştirilmiş konfigürasyona ve operasyon gereksinimlerinin dağıtılmasına olanak tanır.

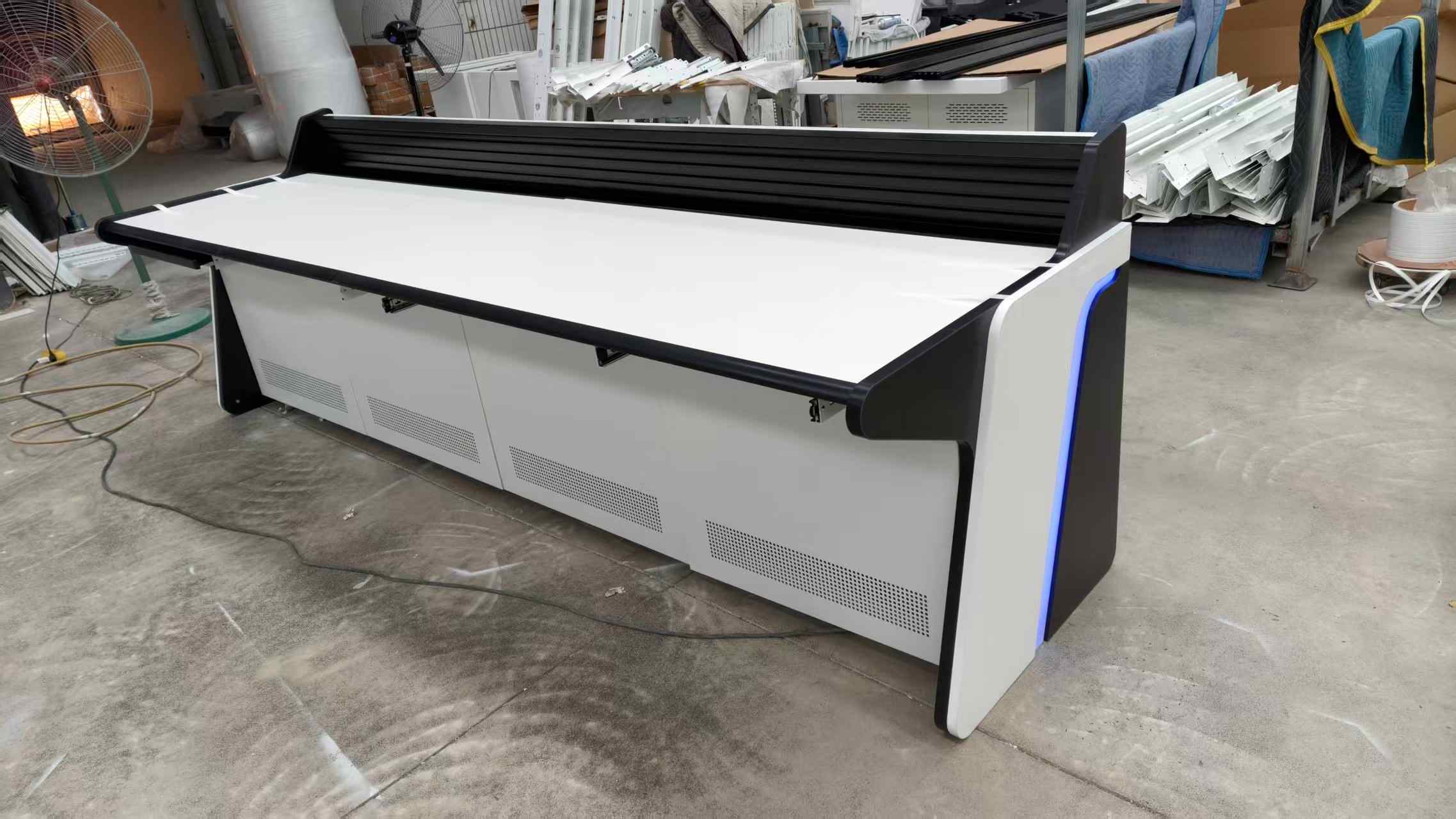

1. Ana Çerçeve

Güç Dağıtım Konsolunun çerçevesi, kalınlığı 1,5 mm'den 2,0 mm'ye kadar değişen yüksek kaliteli SPCC soğuk haddelenmiş çelik levhadan yapılmıştır. Paslanmaya, korozyona, neme ve deformasyona karşı dayanıklılık sağlamak için çerçevenin tamamı asitle temizleme, fosfatlama, yağdan arındırma ve yüksek sıcaklıkta elektrostatik püskürtme işlemine tabi tutulur. Üzerindeki tüm kaynak pozisyonları keskin kenarlar olmadan düzgün bir şekilde parlatılmıştır.

Üst düzey versiyonu, daha yüksek genel stabilite, daha hafif ağırlık ve daha güçlü yük taşıma performansı sağlayan 6063-T5 endüstriyel alüminyum alaşımlı kiriş yapısını benimser. Sert çerçeve, uzun vadeli kesintisiz endüstriyel izleme çalışmalarına tamamen uyum sağlayarak, uzun vadeli çok ekranlı ağır yükü titremeden veya deformasyon olmadan taşıyabilir.

2. Anti-statik Tezgah

Tezgahta, güç ve bilgisayar odası kontrol ekipmanı için özel bir malzeme olan ithal HPL kompakt anti-statik laminat kullanılmıştır. Yüzey direnci 10⁶Ω ile 10⁹Ω arasında stabil bir şekilde kontrol edilir, elektronik ekipmanın uzun süreli çalışmasıyla üretilen statik elektriği etkili bir şekilde serbest bırakır ve hassas endüstriyel kontrol ana bilgisayarlarını, iletişim ekipmanlarını ve izleme terminallerini korur.

Tezgahı yangına dayanıklı, yüksek sıcaklığa dayanıklı, çizilmeye ve darbeye dayanıklıdır. Aşınmaya dayanıklı kalite, yıllar süren kullanımdan sonra solma, soyulma ve çatlama olmadan, uzun vadeli yüksek frekanslı klavye ve fare çalışma gereksinimlerini karşılar.

3. Güçlü ve Zayıf Akım İzolasyon Kablolama Sistemi

Güçlü akım ve zayıf akım için çift bağımsız kanal yapılarıyla donatılmıştır. Elektrik hatlarını ve sinyal hatlarını tamamen ayırmak için ürünün ortasına metal bir izolasyon plakası yerleştirilmiştir; böylece elektromanyetik karışma, ekran titremesi, sinyal gecikmesi ve akım girişiminin neden olduğu veri paketi kaybı önlenir.

Her istasyon için bağımsız tel delikleri, tel olukları ve alt kablo kanalları ayrılmıştır. Üzerindeki tüm kablolar gizli ve derli toplu olduğundan daha sonra ekipman bakımı, hat değişimi ve sistem yükseltmesi kolaylaştırılır. Güç Dağıtım Konsolunun tamamı, enerji endüstrisinin güvenlik kabul standartlarını karşılayan, güvenli eşpotansiyel korumayı sağlamak için standart topraklama terminalleriyle donatılmıştır.

4. Çoklu Ekran Montaj Braketi Sistemi

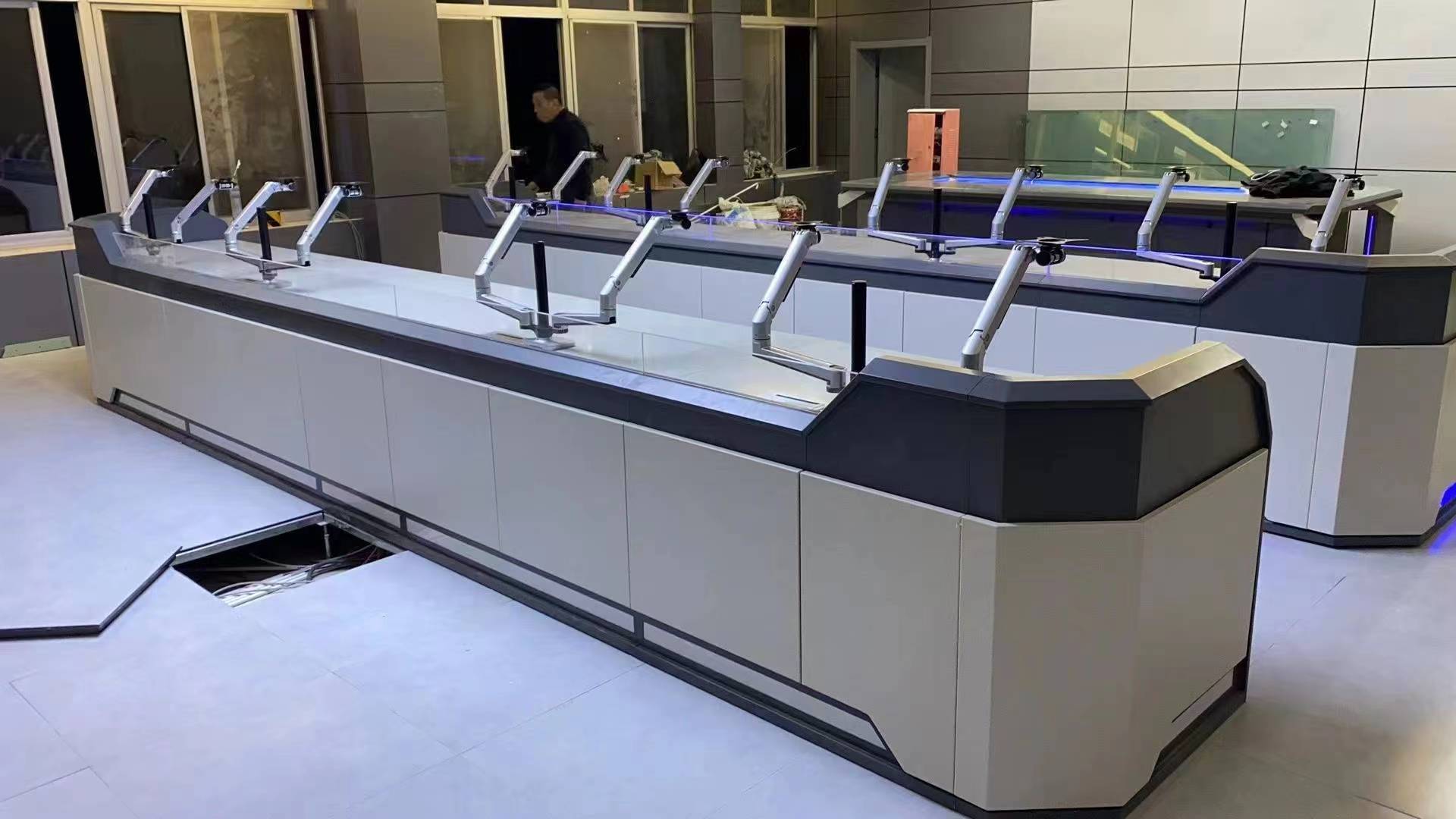

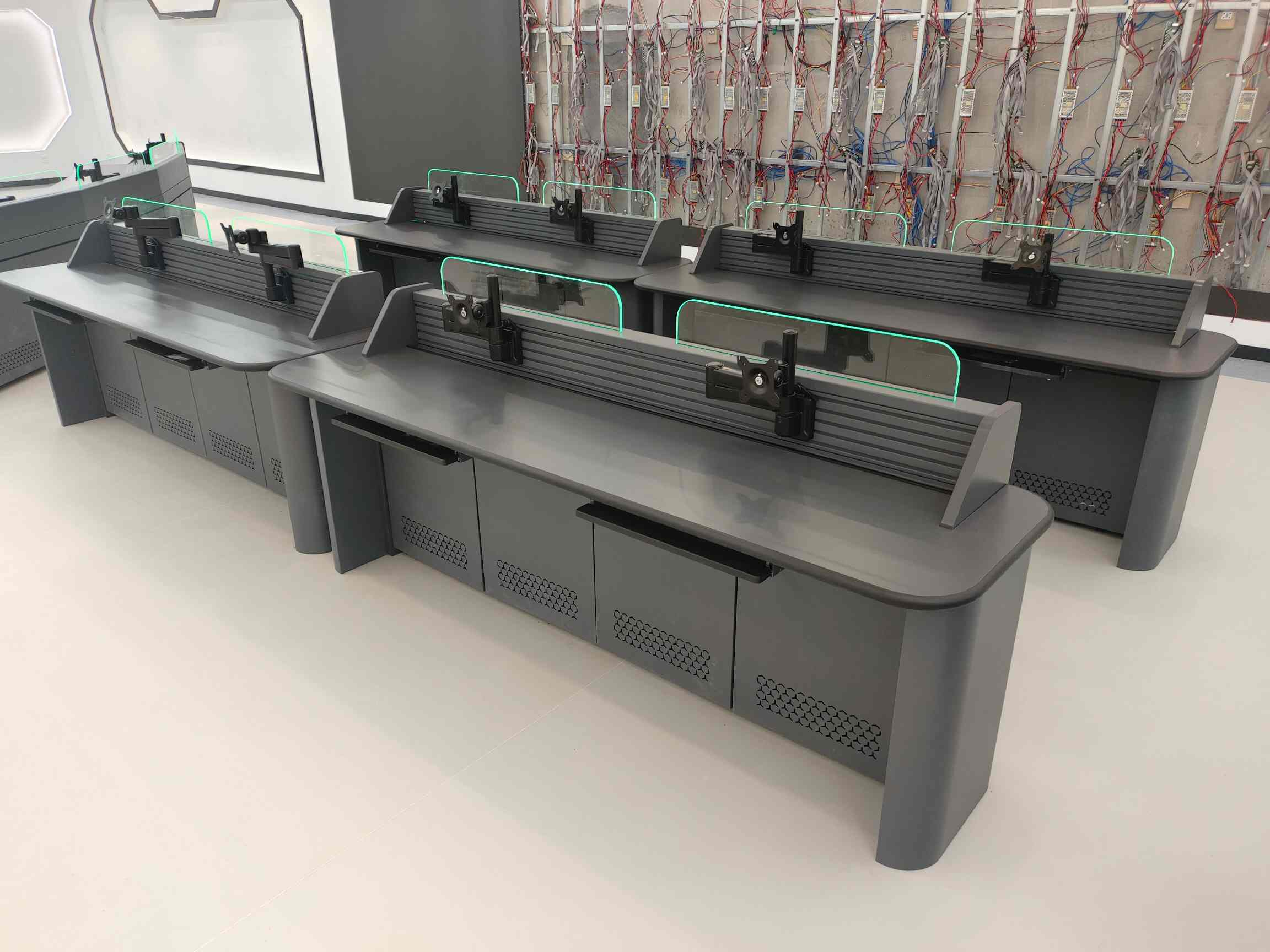

Arka kısmı, istasyon başına 2 ila 6 monitör taşıyabilen entegre kalınlaştırılmış monitör montaj braketi ile donatılmıştır. Braket, güçlü yük taşıma kapasitesine, ayarlanabilir yukarı-aşağı ve sol-sağ açılara ve esnek elek düzenine sahip güçlendirilmiş çelik yapıyı benimser.

Braket, güç şebekesi şemalarını görüntülemek, veri eğrilerini göndermek, ekipmanın çalışma durumunu, gerçek zamanlı izleme videolarını ve çoklu sistem senkronize ekran gereksinimlerini görüntülemek için uygundur. Braket, uzun süreli çalışma sırasında titremeden sabit kalır ve net ve istikrarlı izleme görüntüleri sağlar.

5. Ergonomik İnsanlaşmış Tasarım

Tezgah, operatörün görüş açısını optimize etmek ve göz yorgunluğunu azaltmak için mikro eğimli ergonomik tasarımı benimser. Gizli bir geri çekilebilir klavye tepsisi ve pürüzsüz kayar ray ile donatılmıştır, yerden tasarruf sağlar ve düzenli bir masaüstü sağlar.

Güç Dağıtım Konsolu, oturma ve ayakta alternatif çalışmayı destekleyen, isteğe bağlı elektrikli yüksekliği ayarlanabilir bir işlev sunarak, sevk görevlilerinin uzun süreli görev konforunu etkili bir şekilde artırır. Genel ark pah tasarımı, endüstriyel kontrol odalarının güvenlik ve insanileştirilmiş tasarım standartlarını tam olarak karşılayarak çarpışma yaralanmalarını önler.

6. Modüler Genişleme Yapısı

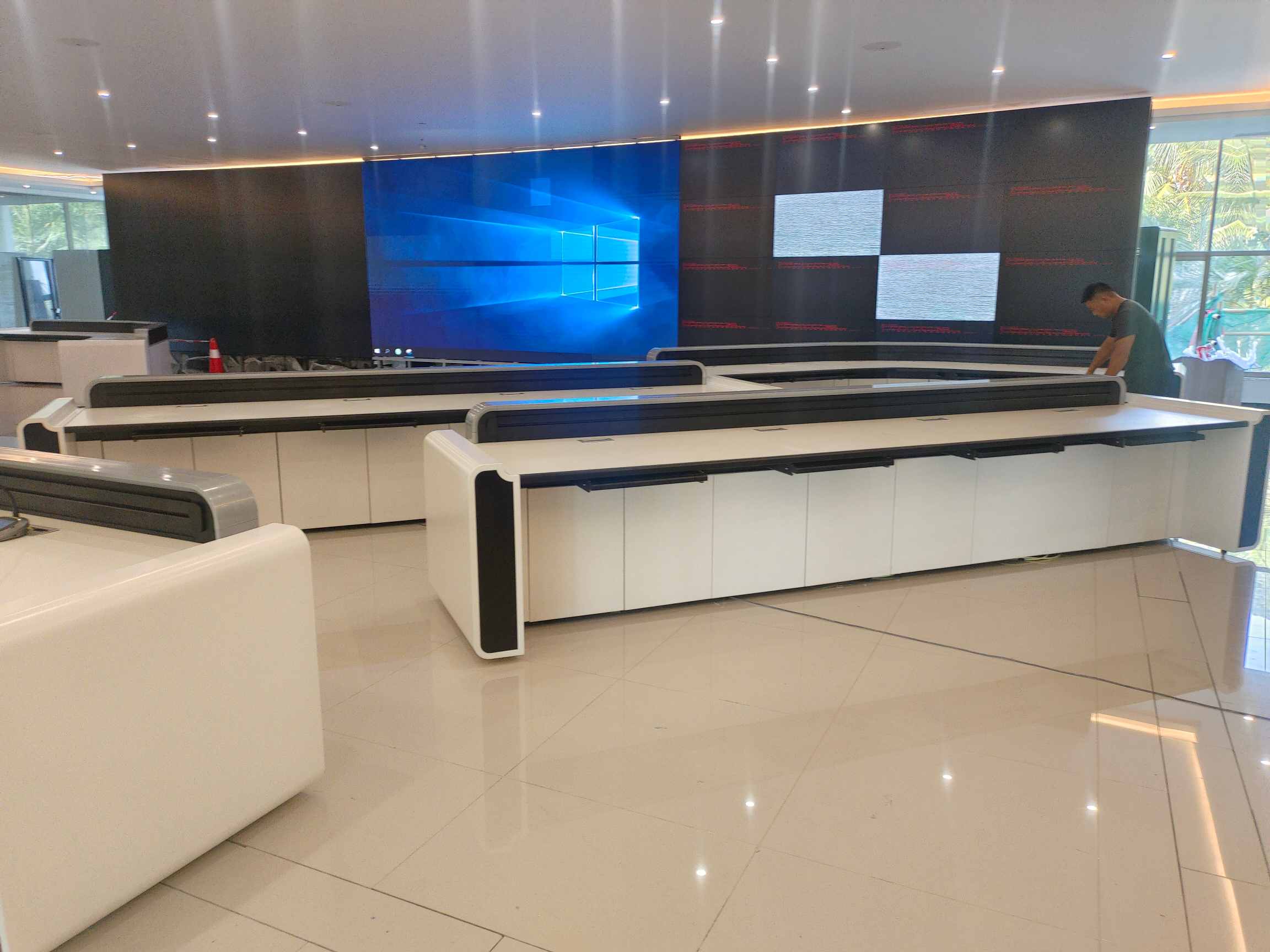

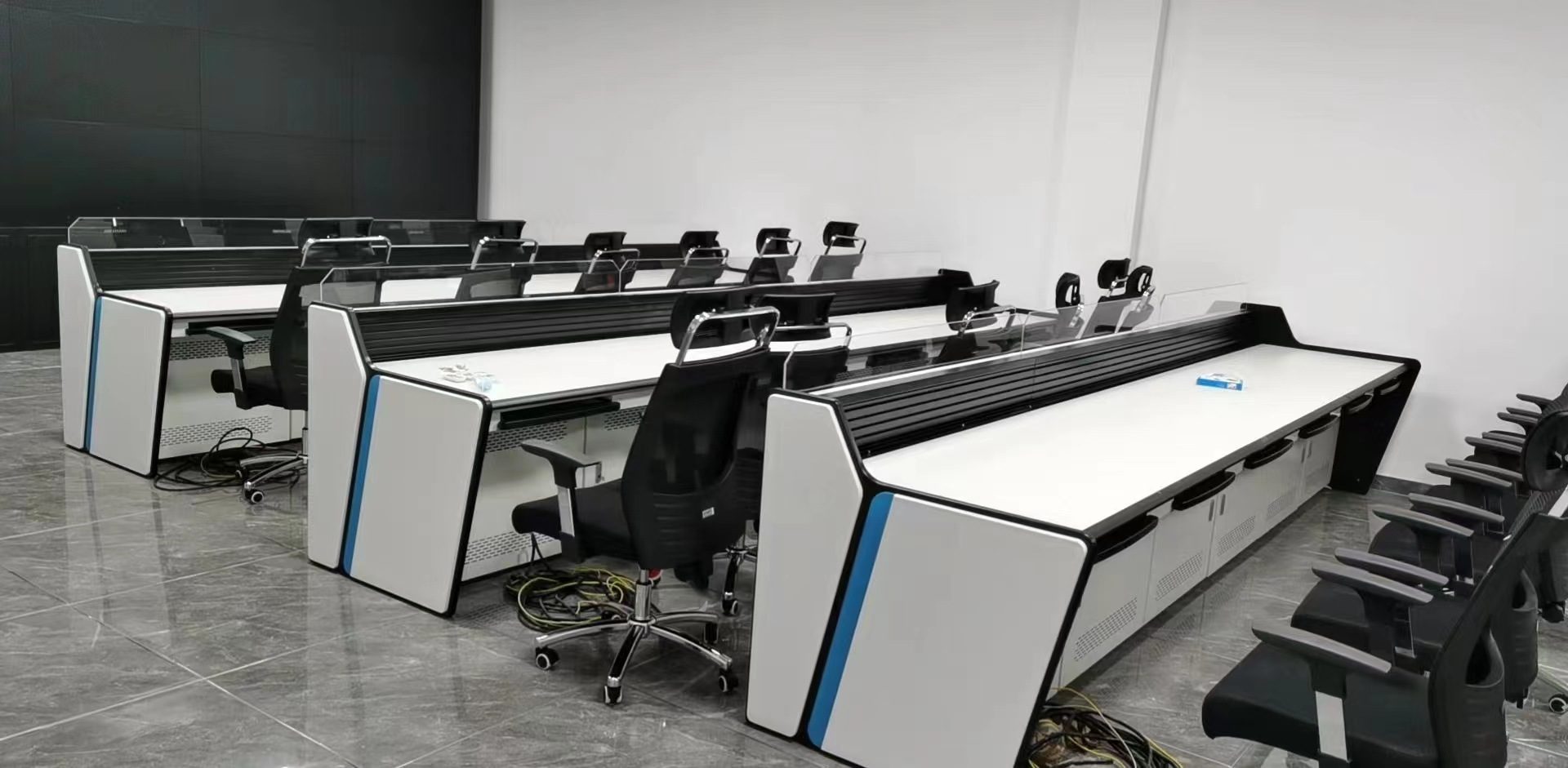

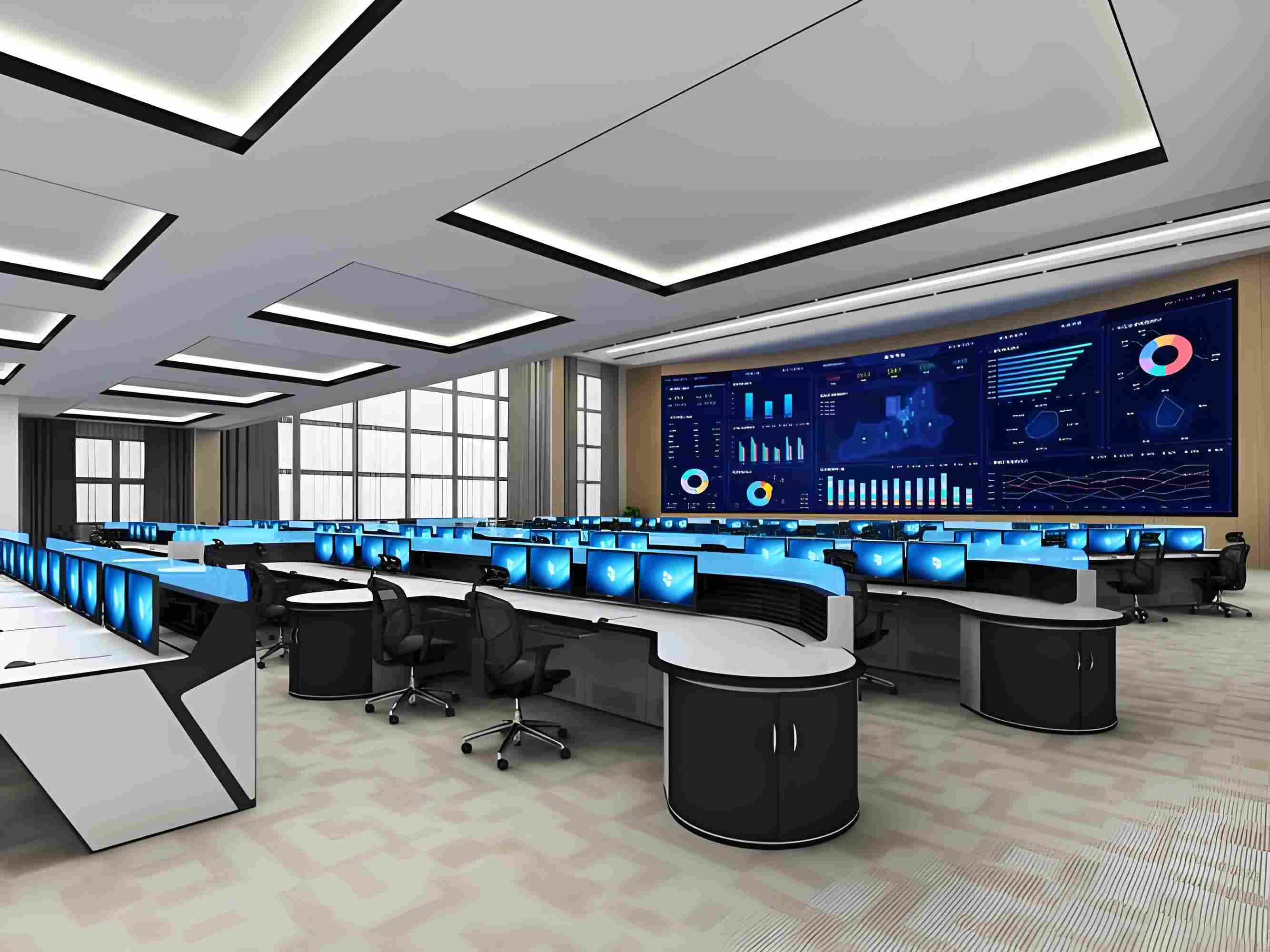

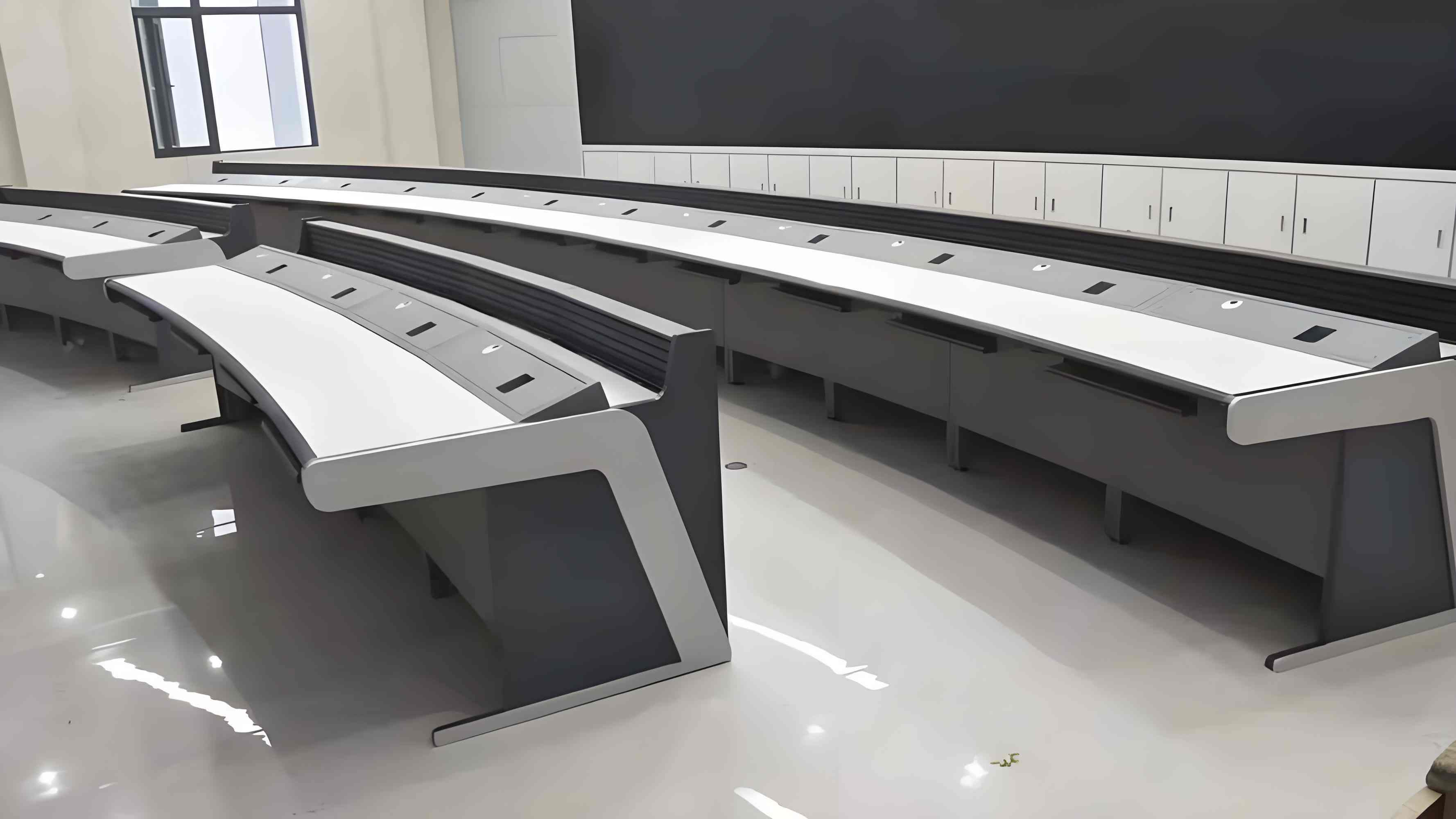

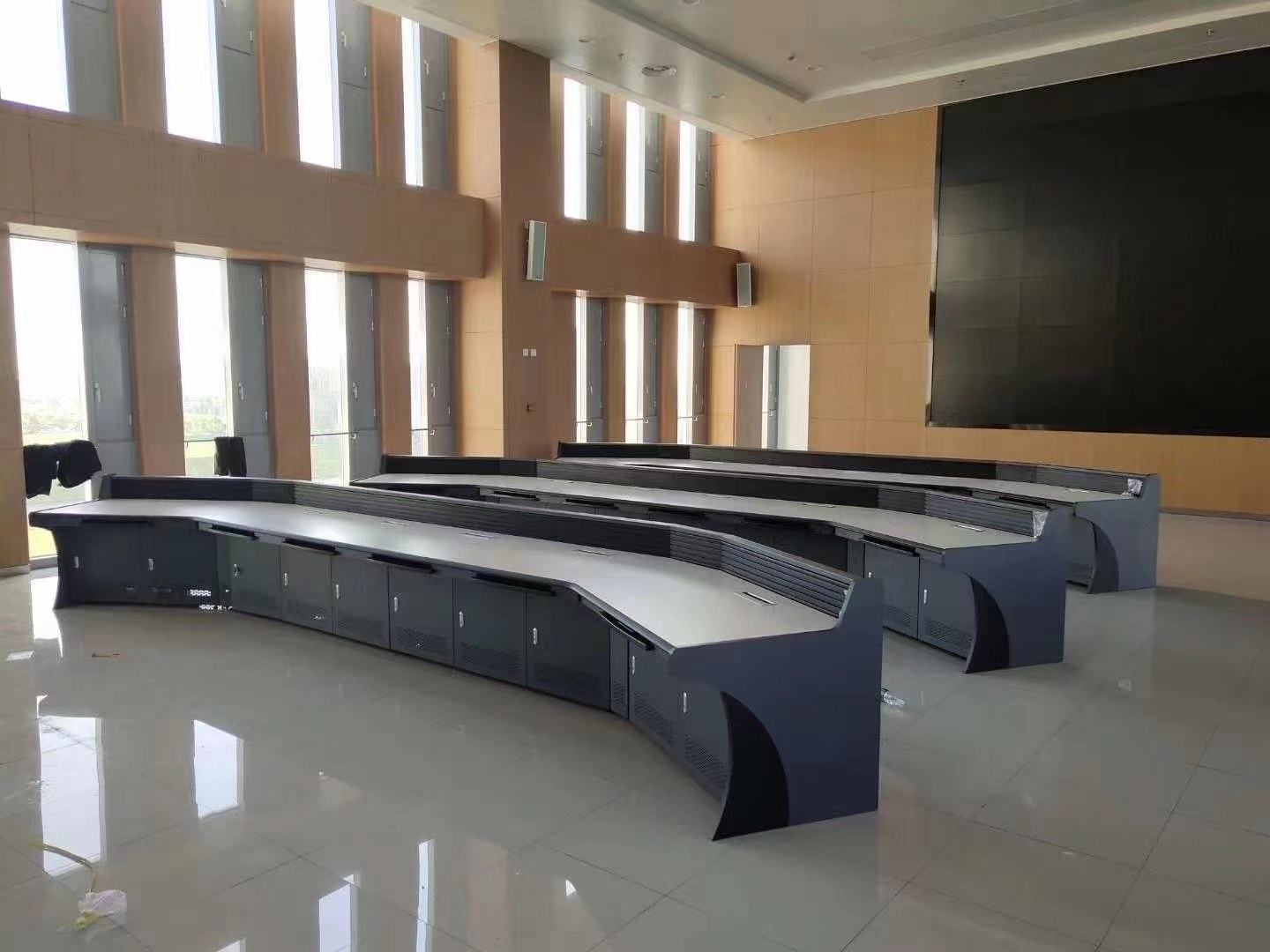

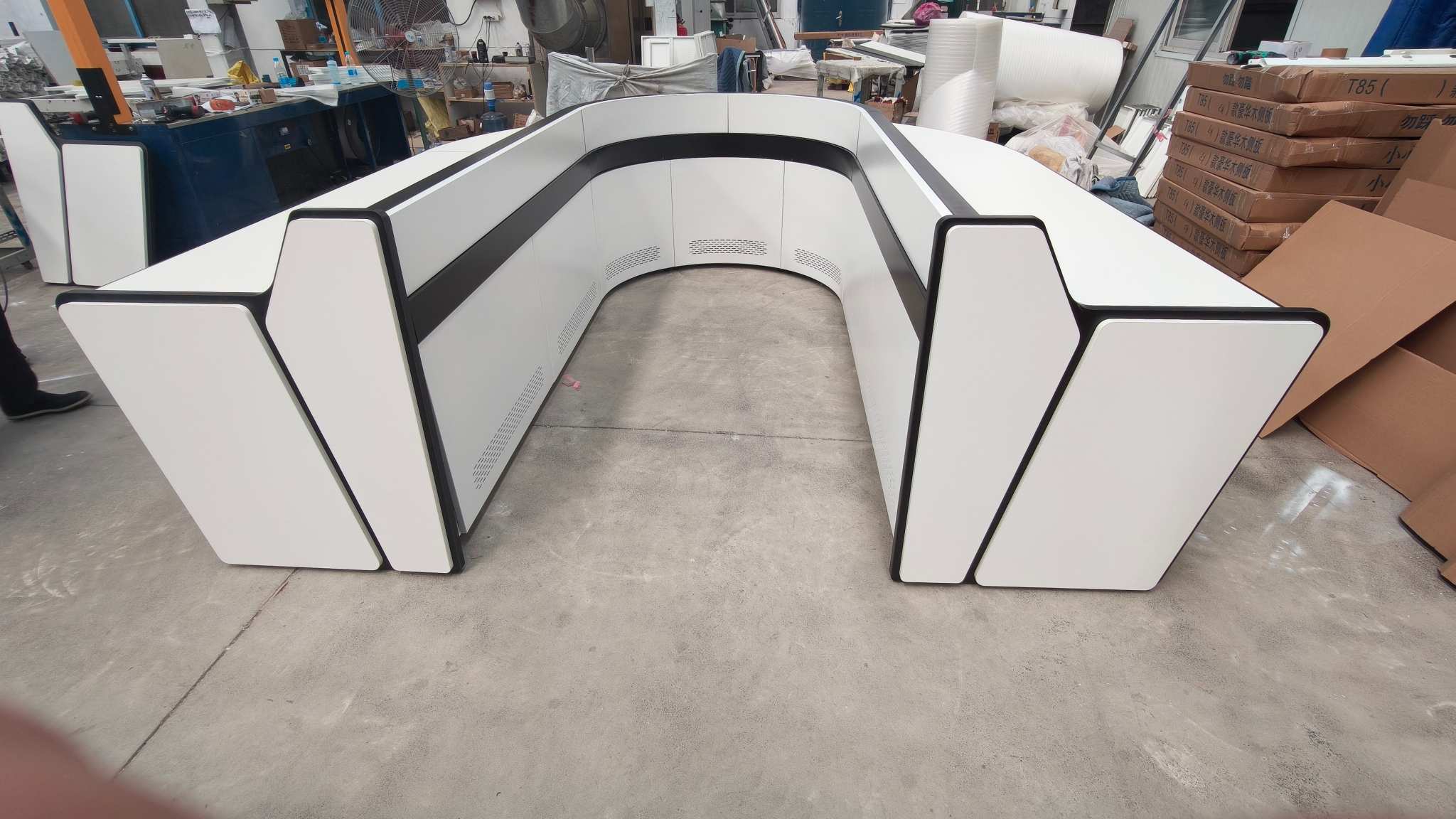

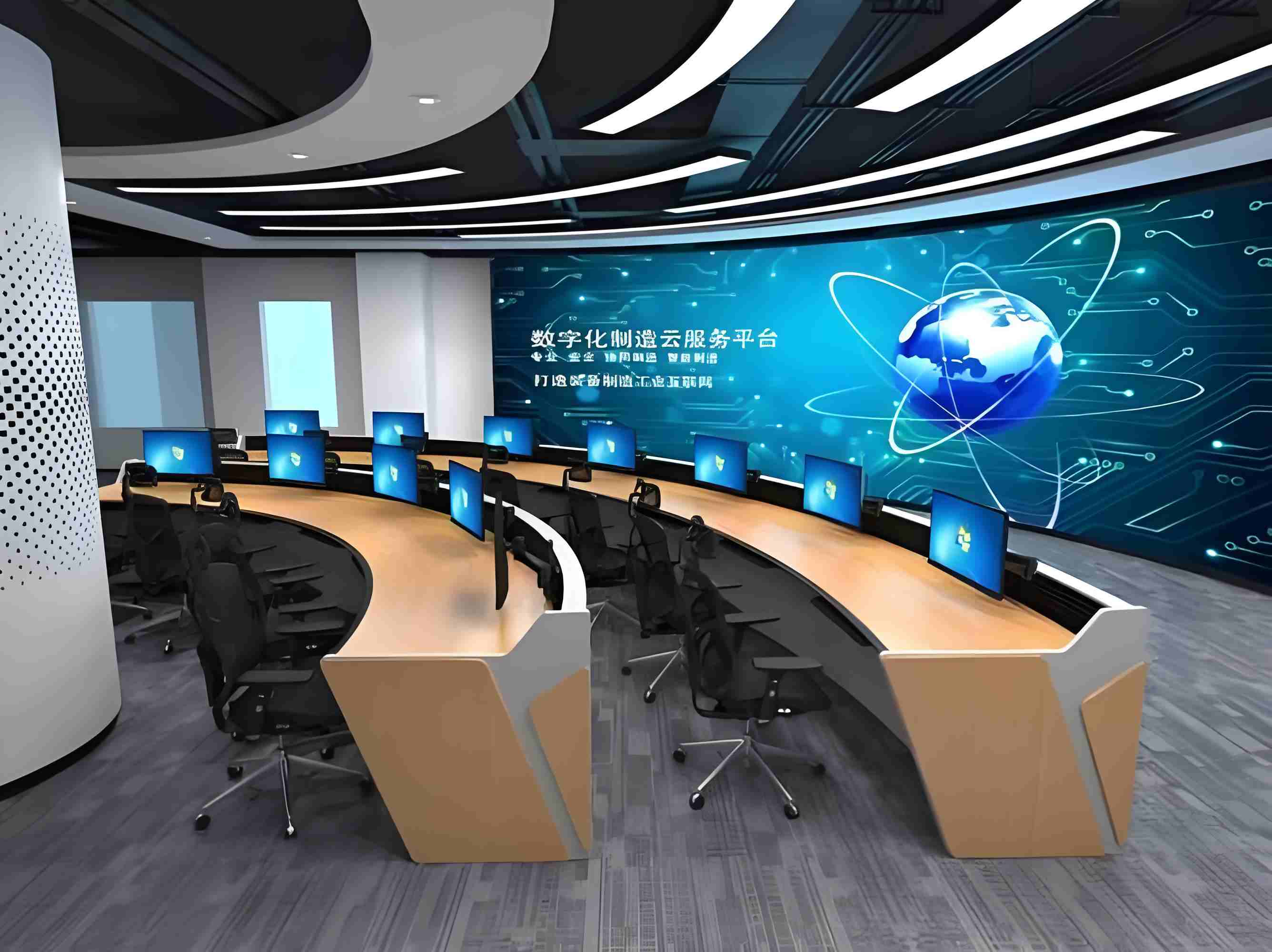

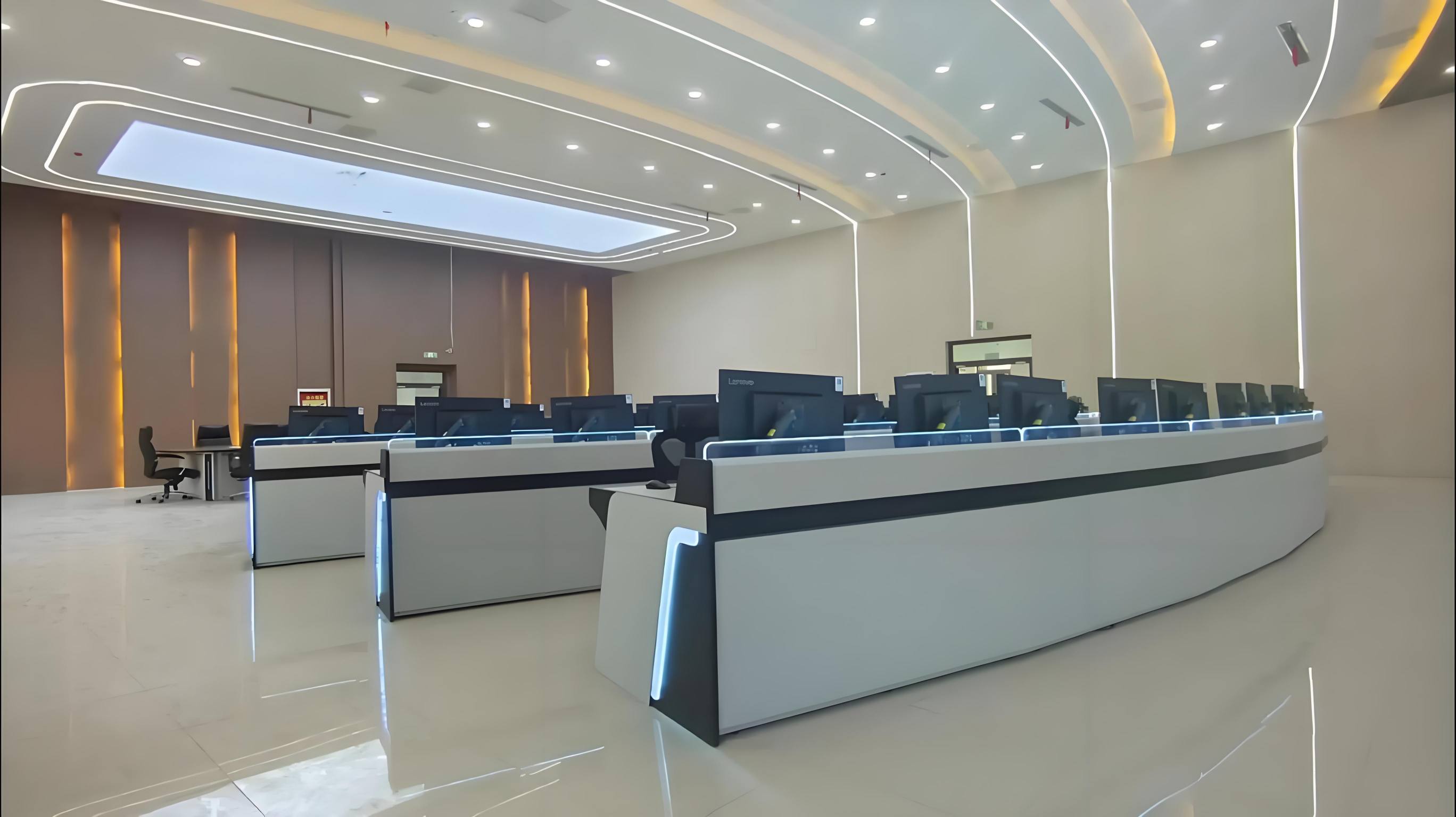

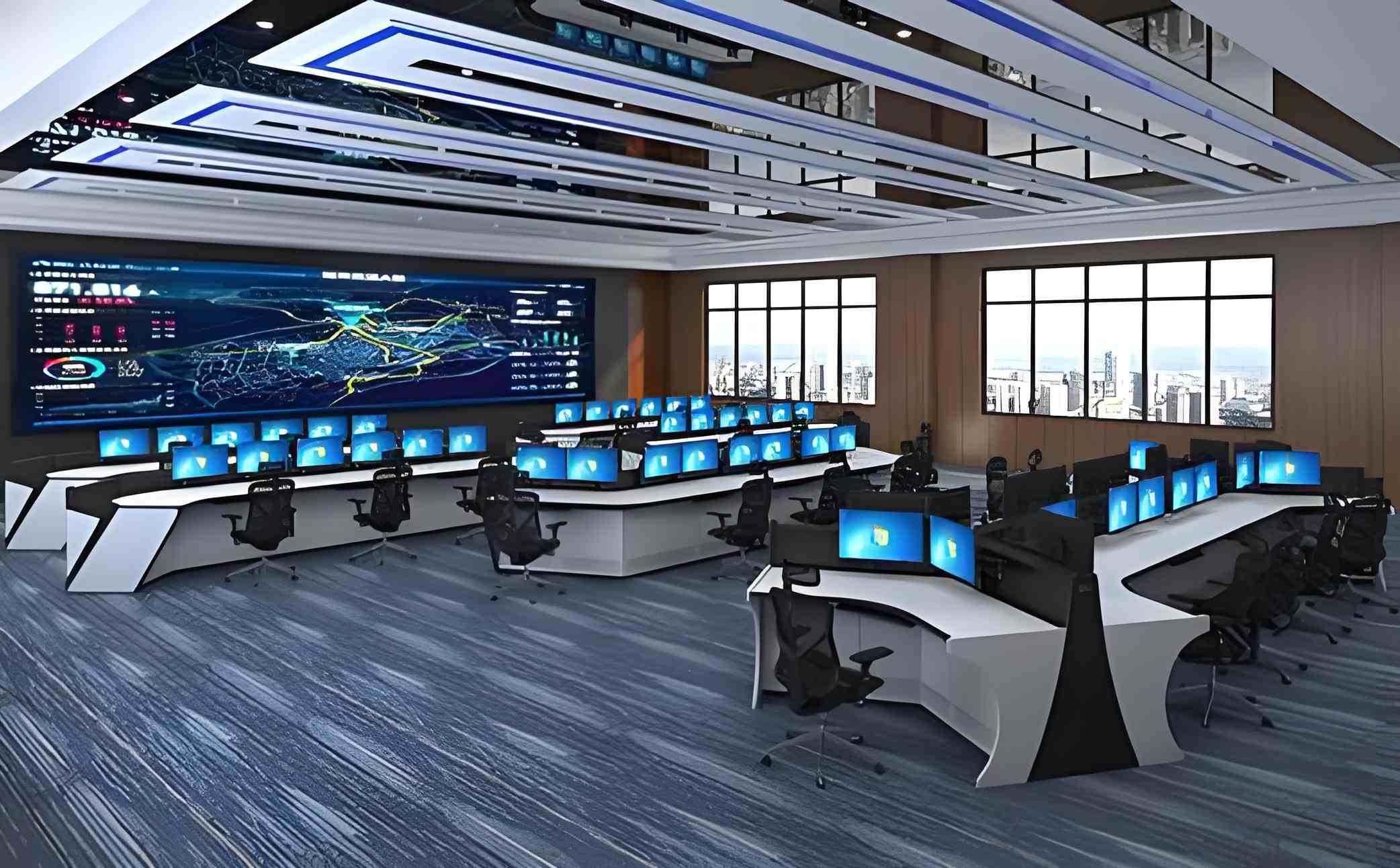

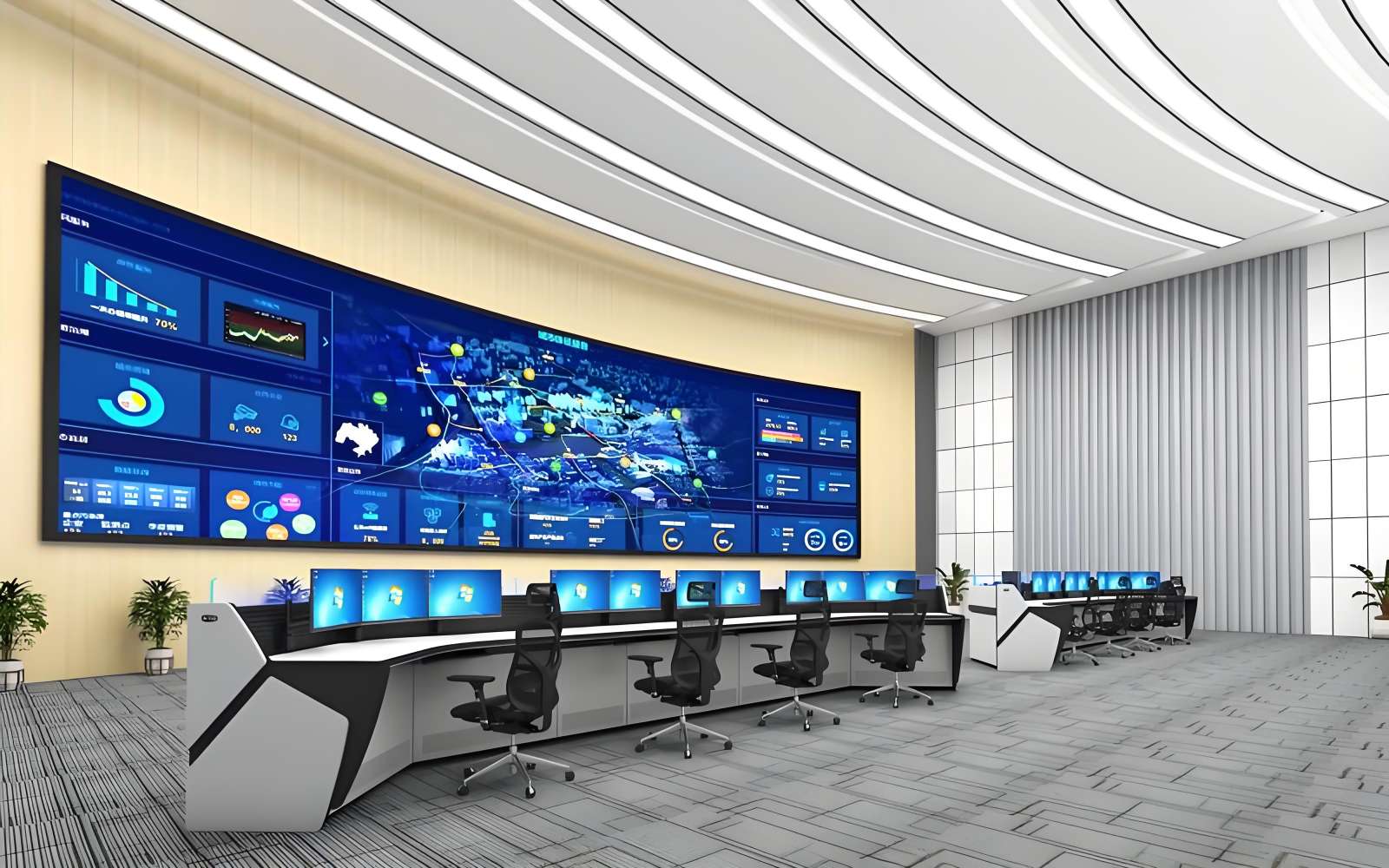

Ürün, tekli veya çoklu istasyonların sınırsız eklenmesini destekleyen tamamen modüler standartlaştırılmış üretimi benimser. Kontrol odasının büyüklüğüne göre Güç Dağıtım Konsolu doğrusal tipte, yay tipinde, U tipinde ve diğer genel düzenlerde birleştirilebilir.

Modüler yapı, fonksiyonel modüllerin ücretsiz olarak eklenmesine, azaltılmasına ve değiştirilmesine olanak tanıyarak salonun daha sonra yeniden inşasını, kapasite genişletmeyi ve ekipman yükseltmeyi kolaylaştırır. Küçük dağıtım ağı kontrol odaları, orta ölçekli enerji santrali merkezi kontrol odaları ve büyük il şebeke sevk salonları için uygundur.

Ürün Avantajları

Enerji sektörünün 7/24 yüksek yoğunluklu izleme senaryoları için özelleştirilmiştir. Güç Dağıtım Konsolu, anti-elektromanyetik girişim, statik elektriğin ortadan kaldırılması, güvenlik koruması, yapısal stabilite ve uzun süreli dayanıklılık konularında olağanüstü avantajlar sergiler.

Sıradan izleme masalarıyla karşılaştırıldığında daha profesyonel, daha güvenli ve karmaşık güç elektromanyetik ortamlarına daha uyarlanabilir.

Tüm malzemeler yangına dayanıklı, çevre dostu ve dayanıklıdır, uluslararası endüstriyel güvenlik standartlarını ve enerji endüstrisi denetim gereksinimlerini karşılar. Ürün, enerji şebekesi işletmeleri, enerji santralleri, yeni enerji projeleri ve enerji mühendisliği EPC şirketleri için tercih edilen kontrol iş istasyonudur.

Uygulama Kapsamı

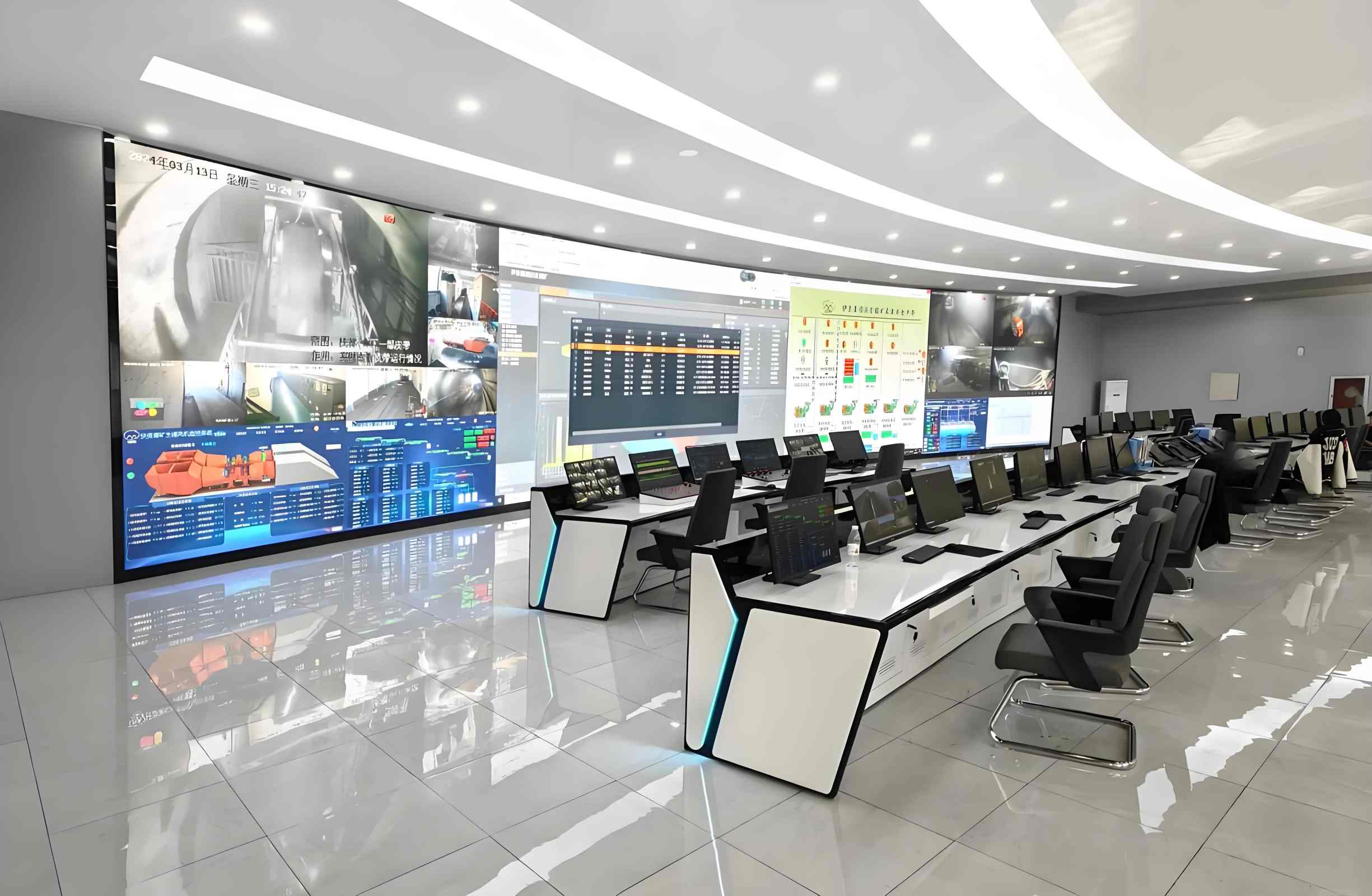

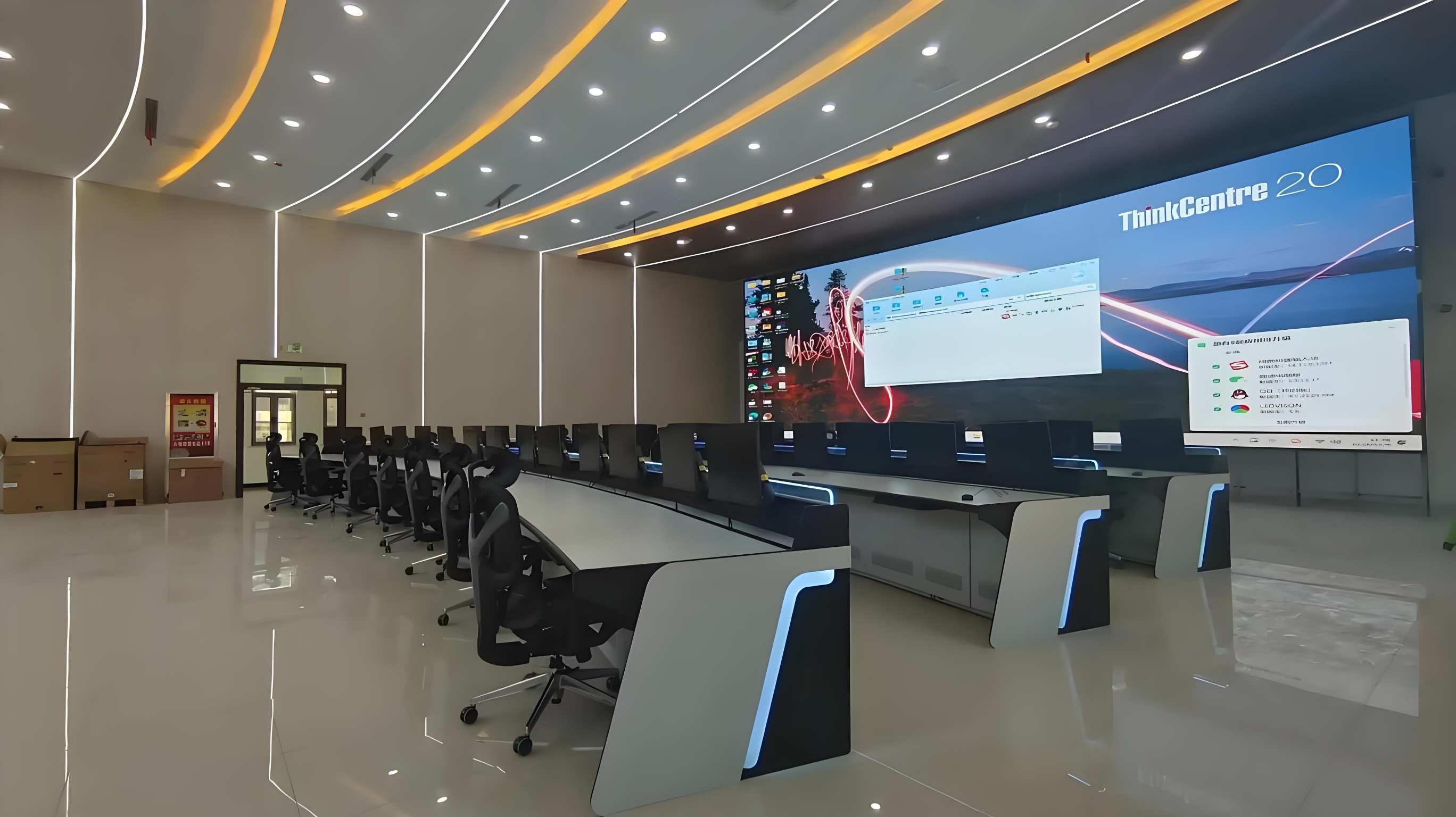

Güç Dağıtım Konsolu, elektrik şebekesi dağıtım merkezleri, belediye elektrik bürosu kontrol odaları, dağıtım ağı izleme merkezleri, termik santral merkezi kontrol odaları, hidroelektrik santral izleme odaları, rüzgar enerjisi ve güneş enerjisi yeni enerji kontrol merkezleri, enerji depolama istasyonu izleme odaları, trafo merkezi merkezi kontrol odaları ve güç iletişim planlama merkezleri için geçerlidir.

Teknik Parametreler

1. Çerçeve malzemesi: 1,5–2,0 mm SPCC soğuk haddelenmiş çelik / 6063-T5 alüminyum alaşımı
2. Tezgah malzemesi: İsteğe bağlı anti-statik HPL kompakt laminat veya anti-statik yanmaz levha
3. Yüzey direnci: 10⁶–10⁹Ω
4. Topraklama direnci: ≤1Ω
5. Statik yük kapasitesi: ≥100kg/㎡
6. Çalışma modu: Sabit / Elektrikli yüksekliği ayarlanabilir isteğe bağlı
7. Kablolama tasarımı: Bağımsız güçlü ve zayıf akım izolasyon kanalı
8. Hizmet ömrü: Normal çalışma koşullarında 15 yıldan fazla
